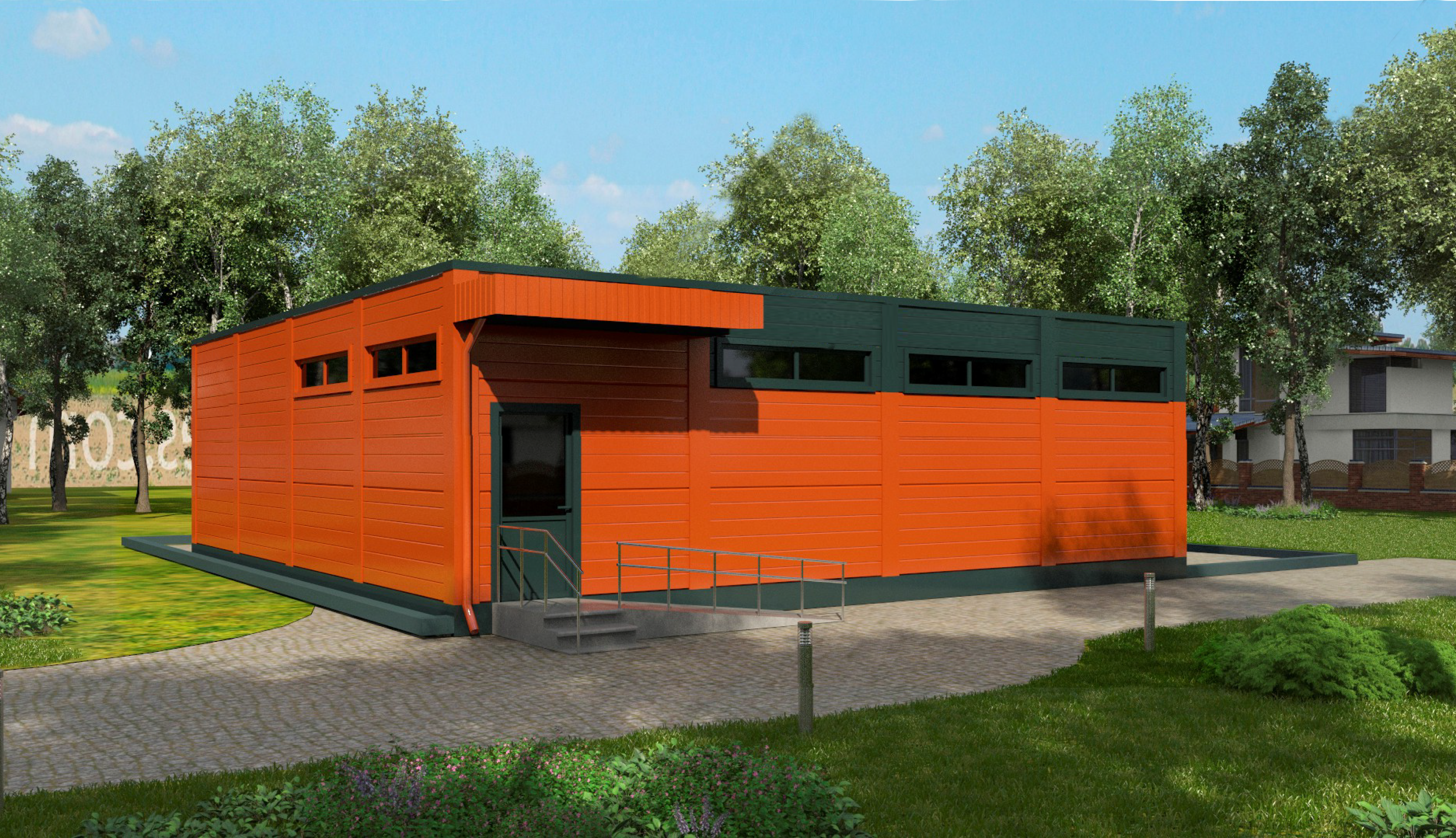

Комплектный павильон  заводского изготовления  144 м2

          С перечнем наших работ Вы можете ознакомиться, перейдя по этой ссылке.

              Основание павильона

      Павильон устанавливается на подготовленную площадку

Павильон 12х12м

Полы

Экструдированный  пенополистирол для полов t= 100мм; армированная стяжка, рассчитанная на нагрузку 1,0тн/м2; напольное покрытие для пола "Унипол" t=7мм производства ООО "Торговый дом РТИ"либо плитка ГРЭС ( либо любое другое покрытие по желанию Заказчика).  В помещении моечной предусмотрена обмазочная гидроизоляция. В местах примыкания к трапам предусмотрено  приклеивание напольного покрытия к основанию.

Конструктивные решения павильона

Несущий каркас - металлические конструкции с возможностью демонтажа и повторного монтажа на другой площадке. Антикоррозионная обработка. Огнезащита конструкций не требуется.

Наружные стены - панели заводского изготовления металлические трехслойные с утеплением из минераловатных плит типа "сэндвич", 1=100мм, окрашенные в заводских условиях снаружи в соответствии с цветовой гаммой фасада (по согласованию с Заказчиком)

Кровля - кровельные папели заводского изготовления металлические трехслойные с утеплением из мннераловатных плит типа "сэндвич", t - 120мм. Наружная водосточная система в соответствии с цветовой гаммой фасада (по согласованию с Заказчиком)

Внутренние перегородки - панели заводского изготовления металлические трехслойные с утеплением из минераловатных плит типа "сэндвич", t=50мм

Козырьки - металлический каркас, обшитый профнастилом, окрашенным в заводских условиях в соответствии с цветовой гаммой фасада.

Окна

В соответствии с прилагаемым технологическим заданием и фасадами. Из усиленного ПВХ профиля, ламинированные с наружной стороны (цвет согласовывается с Заказчиком). Стеклопакет однокамерный. В подсобных помещениях окна оклеиваются защитной бронепленкой (класс А-II). В торговом зале устанавливаются несъемные металлические решетки с внутренней стороны.

Двери

Двери укомплектованы доводчиками.

Наружная дверь из  подсобного помещения - двухстворчатая металлическая глухая утепленная с замком и ручкой. Замок изнутри комплектуется системой бесключегого открывания типа "барашек".

Наружная входная в тамбур - одностворчатая из усиленного ПВХ профиля, ламинированная снаружи (цвет согласовывается с Заказчиком), с частичным остеклением (однокамерный стеклопакет), оклеенным защитной бронепленкой (класс А-II). с замком и ручкой. Замок изнутри комплектуется системой бесключегого открывания типа "барашек".

Внутренняя из тамбура в торговый зал - одностворчатая из ПВХ профиля с частичным остеклением с замком и ручкой. Замок изнутри комплектуется системой бесключегого открывания типа "барашек".

Внутренние двери - из ПВХ профиля, глухие, с ручками и замками.

Фасады, наружная отделка павильона

Фасады выполняются в  соответствии с видом и цветовой гаммой утвержденной Заказчиком. Доборные элемены/нащельники - из оцинкованного листа с полимерным покрытием в заводских условиях по RAL (цвет согласовывается с Заказчиком). Ограждение на входах и крыльцах из нержавеющей стали. Наружные блоки кондиционеров выполнены только с дворовых фасадов (по согласованию с Заказчиком).

Внутренняя отделка павильона

По "сэндвич"- панелям дополнительной отделки не требуется. В местах стыковки панелей предусмотрена установка нащельников. Потолки - подвесные типа "Армстронг" Высота от пола до потолка в торговом зале 3.0м. (согласовывается с Заказчиком).

Водоснабжение и канализация павильона

Выпуски внутренние. Водонагреватели - емкостные объемом 50л, и мощностью 1,5кВт.

Водоснабжение - трубы из оцинкованной стали Ø20мм, установка шаровых кранов (цельнолитых) па вводе и перед каждым прибором, смесители рычажные. На вводе водопровода предусмотреть устройство водомерного узла (механический счетчик воды, фильтр, запорная арматура, манометр) с возможностью подключения к наружной сети.

Канализация - трубы ПЭ Ø 50/110мм с возможностью подключения к наружной сети, сантехфаянс в соответствии с технологическим заданием, трапы Ø 100мм в санузле н моечной ( дополнительно согласовывается с Заказчиком).

Отопление , вентиляция и кондиционирование павильона

Применяемые технические решения по  отоплению, вентиляции и кондиционированию павильона обеспечивают допустимые параметры микроклимата и чистоты воздуха в помещениях, и руководствуясь следующими нормативными документами: СНБ 4.02.01-03, ТКП 45-3.02-240-2011. Расчетную температуру наружного воздуха в зимний период принять -25С, летний - +27С.

1. Температура воздуха в торговом зале в зимний период обеспечивается в пределах + 16- + 1SC, в летний +20-+22С. Обеспечен воздухообмен не менее 330м/3 в час, предусмотрена установка тепловой завесы на входной группе со стороны торгового зала, предусмотрены электроколориферы (как аварийное отопление).

2. Температура воздуха в помещении "Зоны подготовки товара к продажи" обеспечивается в зимний период в пределах +16-+18С, в летний +20-+22С. Воздухообмен не менее 100м/3 в час, предусмотрена установка тепловой завесы в зоне выгрузки товаров.

3. Температура воздуха в "Подсобном помещении" обеспечивается в летний и зимний период г 18-+20С. Обеспечивается воздухообмен не менее 35м/3 в час, предусмотрена установка электроколорифера (как аварийное отопление).

4.Температура воздуха в помещении "Моечной" обеспечивается в зимний период в пределах + 16-+18C, в летний период в пределах + 18-+20С. Обеспечен воздухообмен не менее 100м/3 в час в течение двух часов, с механическим побуждением, предусмотрена установка электроколорифера (как аварийного отопления).

5. В помещении санузла обеспечен воздухообмен не менее 60м/3 в час с механическим побуждением, предусмотрена установка электрокалорифера. Обеспечена механическая приточно-вытяжная вентиляция помещений с частичным использованием естественного побуждения для притока или вытяжки воздуха, совмещенная с воздушным отоплением и возможностью резервирования. При выполнении проекта применены экономически целесообразные энергоэффективные технические решения и оборудование (в т.ч. кондиционирование и система рекуперации).

Электроснабжение, электроосвещение павильона

Установленная мощность оборудования торгового павильона 40-45 кВт, расчетная мощность-25 кВт, III категория по надежности электроснабжения.

Электроснабжение павильона выполнено в соответствии с ПУЭ и ТКП. Ввод 3-х фазный, учет эл.энергии выполняется с использованием счетчика СС-301, Гран Система. В схеме предусмотрена возможность подключения дизель-генератора на 25кВт, в случае длительного отключения электроэнергии от Энергосистемы.

Сеть освещения, силовая технологическая сеть, компьютерная сеть, сеть вентиляции и кондиционирования, сеть холодильного оборудования запитаны от отдельных автоматов. Однофазная нагрузка равномерно распределена по фазам.

В павильоне установлены светодиодные светильники с защитой согласно категорийности помещений и разбивкой на рабочее и аварийное освещение. Освещенность торгового зала - 600 лк. Аварийные светильники с БАП установить в линейках рабочего, но с подключением от отдельного автомата.

Распределительные сети в павильоне выполняются кабелем ВВГнг LS в коробе под потолком с опусками к розеткам и оборудованию.

Выполнена основная н дополнительная система уравнивания потенциалов и молниезащита павильона (с проведением ЭФИ)

Дополнительные условия

Конструкция павильона предусматривает  возможность его перебазировки на другой земельный участок.

В соответствии с законодательством при поставке предоставляется вся документация на изделие: технический паспорт изделия, накладные на передачу, сертификаты на материалы.

Вся документация по изготовлению модульного павильона (включая инженерные системы и оборудование) подлежит согласованию с Заказчиком до начала работ по изготовлению павильонов.
